Notion 编辑器是怎么实现的?

本文写于 2020 年 12 月,当你读到本文时文中提到的部分 Notion 内容可能已经过时,望读者知晓

Notion 是一款 All in one 的协作工具,集个人笔记,知识管理以及项目管理于一身。作为一个笔记软件爱好者自然早闻大名,早在两年前就开始使用 Notion 进行知识管理、文章协作等,可以说对 Notion 的各种使用姿势了然于心。但是作为开发者,我却从来没有关注过 Notion 是怎么实现的,特别是核心的编辑器部分。

因此,笔者花了些时间查看 Notion 的代码,结合浏览器提供的调试工具对 Notion 的编辑器进行了分析研究,主要聚焦在文本编辑,大概的了解到了 Notion 的编辑器实现以及其编辑器的不足。在此分享一下研究的成果。

TL;DR

  • 以 Block 为基本单位,Block 中可能拥有编辑区域也可能没有,Block 间相互独立。
  • 布局排版功能简单,依赖浏览器的 Flex 弹性布局,复杂排版不好实现。
  • Block 中的编辑区域由 contenteditable div 实现的,但不使用 document.execCommand。
  • 编辑器视图层使用 React,但自行实现了渲染队列以及页面刷新逻辑。
  • 进行编辑操作时会产生 transaction,并且执行其中的 opeartions 来对 block 的数据进行更改。
  • 富文本样式通过特定的数据格式与文本保存在一起,会根据数据结构来拼接 HTML 重新渲染到 Block 中。
  • 编辑区域内的光标和选区由 contenteditable div 控制,拥有独特的 Block 选区以及奇怪的选区逻辑。
  • 复制粘贴不解析单行文本的样式当作纯文本处理,多行文本才会对样式进行解析。内部复制粘贴 Block 或者文本有特殊的逻辑,但内部粘贴 Block 时依赖网络拉取数据。
  • 撤销和重做采用栈的方式存储,通过指针来获取撤销或者重做时要执行的操作。

编辑区域

contenteditable 实现编辑
contenteditable 实现编辑

可以看到在 Notion 的编辑器中,每一段的文字都在单独的 Block 中,而且每个 Block 中的编辑区域都是由 contenteditable div 实现的。因此,我们很容易想到选区的处理会受到限制,跨 Block 的选区不太好处理。

而如果是图片或者是其他嵌入的内容的话,Block 就直接由 DOM 进行呈现,没有编辑区域。

无编辑区域的 Block 与其他的 Block 相互独立,因此也不要做常见的在 contenteditable div 中添加零宽字符为光标占位的做法。光标控制逻辑相对简单,降低了编辑器的实现难度。

布局排版

不同于 Word 之类强大的布局排版功能,Notion 的布局排版功能相对简单。从 DOM 的结构上可以看到,Notion 的布局排版依赖浏览器的 Flex 弹性布局,当两个 Block 并排时会使两个 Block 均匀平铺,拉动调整两个 Block 的宽度占比后,Block 数据中会保存当前的宽度占比,并且更新 div 上的 width。

Flex 弹性布局
Flex 弹性布局

因此,如果想要某一个 Block 靠右对齐显示的话,就需要在左侧拖入一个空白的 Block 并调整宽度,从而将目标 Block 挤到右边。

文字输入

在输入文本时,Notion 会在 Block 的文字编辑区域(即 contenteditable div)上监听对应的事件,然后对不同的情况使用不同的方式来处理 Block 的数据,在处理完成之后对 Block 中的内容进行更新。

这里 Notion 实现了一套自己的渲染逻辑,虽然从技术栈上可以发现视图层主要使用的是 React,但是更新视图的逻辑却不是正常的 React 渲染逻辑。Notion 会通过不同的事件触发,将执行组件forceUpdate 的函数保存到一个队列中,并且在编辑操作之后对队列顺序执行以更新视图。

从代码中还可以发现,在 Notion 中进行的每一次编辑操作都会产生一个叫做 transaction 的对象来对相关的数据进行变更。transaction 中包含了两个字段用来描述需要对数据进行的操作,其中 operations 字段表示的是本次编辑需要执行的操作,而另一个 InvertedOperations 则是对本次编辑需要执行的操作的逆操作。(很容易发现 InvertedOperations 是用于撤销的,这个我们后面再进行讨论)

举个例子,我们在 Block 中有「123」这三个字符,当我们在其后添加「4」时,通过监听 onInput 事件会产生如下 transaction:

transaction 结构
transaction 结构

如框中所示,文本编辑操作所生成的 transaction 中包含一个 operations 数组。该数组中有一个将 id 为 “4393d1a7-301e-4d6a-bf45-55e907e33215” 的 properties.title(这个字段用于保存文本 Block 的值) 更新为 「1234」 的 set 操作。

在通过 transaction 对 Block 的数据进行了变更之后,会触发渲染队列的执行,进行页面的渲染。在 Block 编辑区域中有对应的逻辑,会在重新渲染时根据 Block 的数据重新生成 DOM 并进行替换。

编辑区域更新
编辑区域更新

由此我们可以知道,在 Notion 中对某个文本 Block 进行编辑时,会对现有的 Block 中的值进行重新设置。因此,理论上单个 Block 中如果进行非常大的文本编辑的话,每次编辑操作都会重新赋值并渲染,这可能会导致页面比较卡。

所以在 Notion 中采取了换行后新建 Block 的方式来避免过长的文本 Block 出现。

换行创建新 Block

按照 Notion 的逻辑,在文本输入框中进行换行/回车时将在当前 Block 后创建新的 Block,并且将焦点移动都新创建的 Block 中。所以在 Notion 中会拦截 onEnter 事件,并且生成一个所对应的 transaction 执行,在执行后重新渲染。

换行时产生新 Block 的 transaction 的结构如下所示:

创建新 Block 时的 operations
创建新 Block 时的 operations

可以看到换行这一操作将产生一个包含 4 个 operation 的 transaction,按照顺序分别是:

  • set:创建一个有新的 id 的 Block, 并且类型为 text,版本为 1
  • update:更新新 Block 的 parent_id 和 parent_table 等来关联到当前的文档
  • listAfter:将新的 Block 移动到输入换行的 Block 后
  • set:设置新 Block 的 properties.title 为空(即空白的文本 Block)

Notion 中基本上所有的操作都会产生包含 operations 的 transaction,其中 opeartions 是对本次操作细粒度的拆分。如果对此有兴趣的话可以在 Notion 的代码中搜索 “commit” 或者 “createAndCommit” 来断住对应的点查看产生的 transaction。

格式化

格式化文本时与普通的文本编辑类似,也是通过拦截事件生成 transacation 来修改 Block 的数据。Notion 会在 window 上监听所有的按键操作,不同的按键被按下的时候会根据光标位置的不同,来执行不同的快捷键集合中的某一个处理函数。

以加粗文本为例,我们可以在 Notion 的代码中添加断点。可以看到如下调用栈:

格式化调用栈
格式化调用栈

即可以看到生成的 transaction 如下:

格式化数据结构
格式化数据结构

其中包含了一个 command 为 set 的操作,将文本 Block 的 properties.title 设置为 "[["this is a "],["bold",[["b"]]],[" text"]]"。由此我们可以知道,Notion 中对文本格式化相关的信息也保存在 properies.title 中,并且是以 [[TEXT, [FORMAT, FORMAT, ...]], TEXT, ...] 的形式进行保存的。相同的格式化信息会产生相同的数据结构,从而使得编辑器在渲染的时候能够有相同的 DOM 结构,避免 contenteditable 在不同的 DOM 结构中光标行为不一致的问题。

因此,我们可以知道,虽然 Notion 中使用了 contenteditable div 来实现编辑区域,但是编辑区域中的格式化并没有使用 document.execCommand,而是自己实现了相关逻辑,兼容性更好。

对应不同的文本格式化信息,Notion 中使用了不同的标记来表示,例如上面加粗使用的是b。我们可以在 Notion 的代码中看到这一信息:

不同的格式化信息标记
不同的格式化信息标记

光标和选区

由于 Notion 在 Block 的编辑区域是通过 contenteditable 实现的,所以在编辑区域的光标是浏览器原生实现的。

而选区比较特殊,当选区的区域是在 Block 编辑区域内时,使用的是 contenteditable 自带的选区逻辑。而当选区跨两个 Block 时会转为 Notion 自己实现的选区逻辑,即选区起点和终点在不同的 Block 时会变成选中这两个 Block。

独立 Block 选区
独立 Block 选区

Notion 的选区逻辑

可以看到,当选中的区域超过了 Block 编辑区域的范围时,将会在当前 Block 对应的 DOM 中添加一个 div.notion-selectable-halo 来高亮 Block。如果继续将选区扩大到其他的 Block 时也是相同的逻辑,会直接高亮选中的 Block。

代码中主要是通过监听全局的鼠标事件来实时判断 Block 是否需要显示高亮并选中。除了普通的鼠标框选选区之外,在将 Block 拉拽到另一个 Block 中时也会高亮选区。

拖拽选中高亮选区

  • shouldShowSelectionHala 用于判断是否需要在框选 Block 时高亮显示
  • shouldShowDropParentHalo 用于判断是否需要在拖拽 Block 到另一个 Block 中时高亮显示

值得注意的是,Notion 中鼠标框选 Block 时相同的 y 座标在不同的 x 座标下的表现不相同,而不是直觉上的框选的概念。

特殊的拉拽框选逻辑
特殊的拉拽框选逻辑

复制粘贴

粘贴富文本进入 Notion 时,除了处理常见的 text/uri-list / text/plain / text/html 之外,还对处理由 Notion 内部复制粘贴过来的text/_notion-blocks-v2-productiontext/_notion-text-production 以及从 Office 中复制过来的数据。

复制粘贴数据处理
复制粘贴数据处理

clipboardData 中拿到各种格式的数据之后会经过一系列的判断。如果是从外部粘贴过来的话,则会先判断格式为 text/plain 的文本是否包含换行符 /n 。若是,则会对 text/html 的数据进行处理,通过解析 HTML 来还原大部分的文本格式。但如果不包含换行符(即单行富文本),则会直接当成文本进行粘贴,丢弃的富文本的样式。

因此,如果从外部粘贴单行文本,不管是否有富文本格式,Notion 都统一当做无样式的文本进行处理。只有多行文本才会解析 HTML 来添加对应的文本的富文本样式。从这点上来看,Notion 在粘贴富文本的实现上还有很大的优化空间。

Notion 内复制粘贴 Block

如果是从 Notion 内部复制过来的话会走特殊的逻辑,从 Notion 中复制表格或者任何 Block 时不会将表格的数据写入剪贴板,而是写入类似 <meta charset='utf-8'><p><a href="https://www.notion.so/xxx">测试表格</a></p>"> 的 HTML,以及格式为 text/_notion-blocks-v2-production 的 JSON 字符串。

内部复制粘贴
内部复制粘贴

对 Block 粘贴时会做不同的处理,执行如下 operation 来关联复制的 Block 后,通过接口(api/v3/syncRecordValues 等)拉去 Block 中的其他数据(例如表格 Block 中的列格式、行数据等)。

{
	"id": "3daf0bdd-aa46-47d9-a1db-456e59df3a74",
	"table": "block",
	"path": [],
	"command": "set",
	"args": {
    "type": "copy_indicator",
    "id": "3daf0bdd-aa46-47d9-a1db-456e59df3a74",
    "version": 1
  }
}

由于 Notion 内的 Block 复制粘贴需要依赖网络来关联所复制的 Block 以及同步 Block 相关的数据,所以在网页端离线断网的情况下,无法进行 Notion 内的 Block 粘贴:

部分内部复制粘贴依赖网络
部分内部复制粘贴依赖网络

移动端 App 上做了不同的处理,在 App 上对文档的数据进行的储存,因此能够在离线的状态下对 Notion 内部的 Block 进行复制粘贴操作。

Notion 内复制粘贴文本

内部复制粘贴文本的处理与 Block 类似,也是在剪贴板中写入文本相关信息的 JSON 字符串。粘贴时会获取 text/_notion-text-production 格式的数据进行处理。

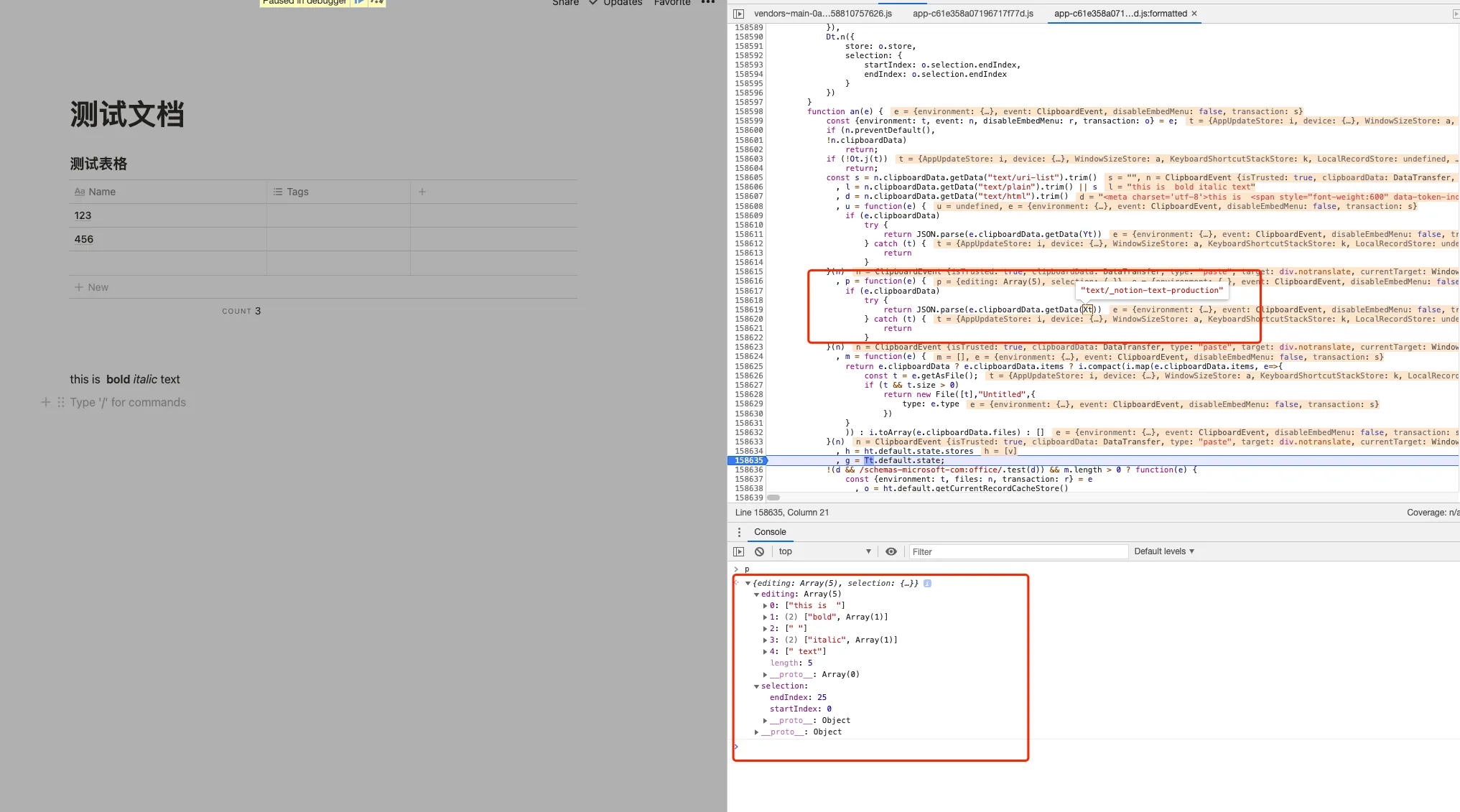

复制粘贴文本
复制粘贴文本

由于文本数据相对简单,因此在剪贴板中就能够获取到整个文本的数据,不需要发送请求获取具体的数据,网页端也能够进行离线编辑(但无法提及其他的页面)。

撤销重做

撤销重做实际上在上面的每个编辑操作中都有涉及,在提交 transaction 时包含的 invertedOperations 就是用来撤销操作的。每次编辑操作如果不是撤销操作的话,会将当前操作的 transaction 保存到 revisionStack 栈中,栈顶即为当前的最后一次操作。

撤销重做
撤销重做

然后在进行撤销操作的时候会在 revisionStack 中获取对应的此前执行的 transaction,然后从中获取 invertedOperations 生成一个新的 transaction 去进行此前编辑操作的逆操作,并且会标记为 canUndo: false 避免添加到 revisionStack 中。

进行撤销操作后,指向 revisionStack 栈顶的指针 currentIndex 就会减一,指向倒数第二个非撤销的编辑操作。如果此时立即进行重做操作的话,就会取之前栈顶的 transaction (即 currentIndex - 1)再执行一次。而如果是在撤销操作后进行其他编辑操作的话,那么 revisionStack 做 slice 处理(即抛弃当前指针前的操作),然后把当前的其他编辑操作添加到栈顶并在指针指向栈顶。

最后

在研究 Notion 的代码的过程中还发现了许多有意思的事情,例如 Database 实际上只是在 Block 中包含了 Block,表格中的每一行都是一个 Block。这样做的好处是,能够方便的实现不同的展现形式(例如现在 Notion 有的看板、甘特图视图等)。由于篇幅原因以及时间的原因,没有办法一一的列举。

Notion 基于 Block 为单位的设计方式非常的棒,通过这种方式理论上能够方便的接入任何第三方的数据进行展示,拓展性非常的好。但从细节上来看,Notion 目前有些功能的实现还是相对粗糙的,有很大的优化空间。

本篇文章分享了我短时间的研究,在更多的细节方面目前还没有涉及。如果有机会的话,后面会继续研究并分享关于 Notion 的更多实现细节。
